SAT-Antenne einrichten

Bei der Ausrichtung einer SAT-Antenne gibt es drei wichtige Einstellmöglichkeiten

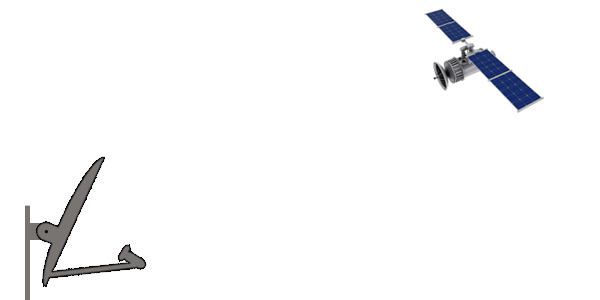

1. ElevationElevation

Als Elevation bezeichnet man den Winkel zwischen Erde und Satellit. Die Elevation wird in Grad angegeben.
Dazu ist zu beachten das der Antennen -mast / -halter genau senkrecht montiert ist (am besten mit einer Wasserwaage überprüfen).
Nur so kann man an der Langloch Skala der Satellitenantenne eine relativ genaue Voreinstellung für den Elevationswinkel vornehmen.
Die Befestigungsschrauben für Elevationseinstellung nur so fest anziehen, dass man nach dem Auffinden des Satelliten noch korrigieren kann.

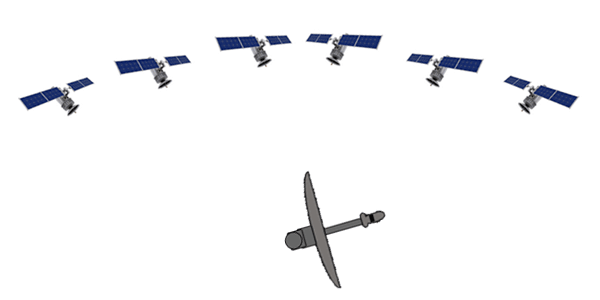

2. AzimutAzimuth

ist die Abweichung des Satelliten zu der von der Empfangsantenne direkt Süden gerichteten Achse.
Der Azimut (Längswinkel) wird in Grad angegeben. z.B. Astra 19,2° Ost, Hotbird 13° Ost
Für die Einstellung des Azimutwinkels lockert man die Antennenhalterung am Mast / Halter, so dass sich die Antenne mit leichtem Widerstand drehen lässt. Mit einem Kompass ermittelt man die Südrichtung und dreht die Antenne dorthin.
Die Suche nach dem Satelliten wird erleichtert, wenn man sich grob an der Umgebung orientiert.
Achten Sie darauf in welche Richtung die Satelliten-Antennen in der Nachbarschaft ausgerichtet sind, auch der Stand der Sonne kann helfen.
Im Sommer steht diese um 12 Uhr mittags, im Winter um 13 Uhr genau im Süden.

Polarisation (LNB Tilt)

Korrektur der Antenne relativ zu Erdkrümmung und dem Satellitensignal.
Das LNB muss entsprechend des Aufstellungsorts (Breitengrad) gedreht werden.

Dishpointer

Ein sehr geniales Tool um die Werte für einen Standort zu ermitteln, einfach Adresse eingeben und unten die Werte ablesen !
